管殼式換熱器介紹
發表時間：2021-05-12 11:38:41 瀏覽量：4240
[導讀]：

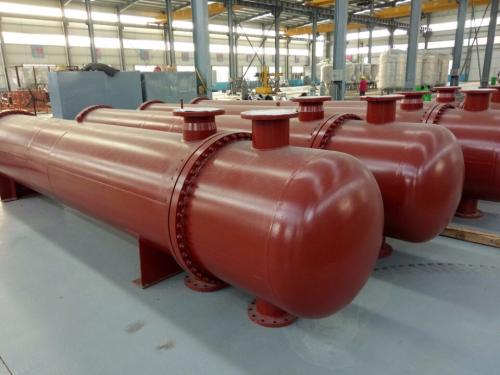

管殼式換熱器由殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上。進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體；另一種在管外流動，稱為殼程流體。為提高管外流體的傳熱分系數，通常在殼體內安裝若干擋板。擋板可提高殼程流體速度，迫使流體按規定路程多次橫向通過管束，增強流體湍流程度。換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊，管外流體湍動程度高，傳熱分系數大；正方形排列則管外清洗方便，適用于易結垢的流體。
管殼式換熱器的主要控制參數為加熱面積、熱水流量、換熱量、熱媒參數等。
流體每通過管束一次稱為一個管程；每通過殼體一次稱為一個殼程。圖示為最簡單的單殼程單管程換熱器，簡稱為1-1型換熱器。為提高管內流體速度,可在兩端管箱內設置隔板，將全部管子均分成若干組。這樣流體每次只通過部分管子，因而在管束中往返多次，這稱為多管程。同樣，為提高管外流速，也可在殼體內安裝縱向擋板，迫使流體多次通過殼體空間，稱為多殼程。多管程與多殼程可配合應用。
特點
1.高效節能，該換熱器傳熱系數為6000-8000W/m2.0C。
2.全不銹鋼制作，使用壽命長，可達20年以上。
3.改層流為湍流，提高了換熱效率，降低了熱阻。
4.換熱速度快，耐高溫（400℃），耐高壓（2.5Mpa）。
5.結構緊湊，占地面積小，重量輕，安裝方便，節約土建投資。
6.設計靈活，規格齊全，實用針對性強，節約資金。
7.應用條件廣泛，適用較大的壓力、溫度范圍和多種介質熱交換。
8.維護費用低，易操作，清垢周期長，清洗方便。
9.采用納米熱膜技術，顯著增大傳熱系數。
10.應用領域廣闊，可廣泛用于熱電、廠礦、石油化工、城市集中供熱、食品醫藥、能源電子、機械輕工等領域。
11.傳熱管采用外表面軋制翅片的銅管,導熱系數高，換熱面積大。
12.導流板引導殼程流體在換熱器內呈折線形連續流動，導流板間距可根據最佳流速進行調節，結構堅固，能滿足大流量甚至超大流量、脈動頻率高的殼程流體換熱。
13.當殼程流體為油液時，適用于粘度低和較清潔的油液換熱。
